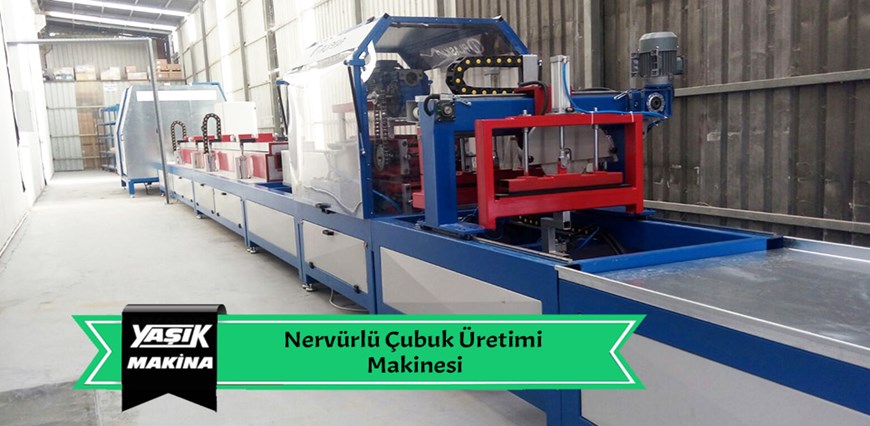

Nervürlü Kompozit Çubuk Çekme Pultruzyon Makinesi

Nervürlü Kompozit Çubuk Çekme Pultruzyon Makinesi

TEKNİK ÖZELLİKLER

Kullanılan malzemeler :Polyester + Cam elyaf

Çekme Hız         : 1m/dak. ila 5 m/dak (ayarlanabilir)

Üretim hızı   yaklaşık : 3m/dk (kullanılan reçine ve formülasyonlara  gore farklılık gösterebilmektedir.)

Çekilebilecek max. ürün sayısı: aynı anda 2, 3 veya 5adet çekbilir kapasitesi

Makine Tünel ısıları      : 4 farklı bölgeden kontrol ve set değeri girebilme

Tünel fırın ısıları             : 0 – 220 derece ayarlanabilir.

Nervür sarma bölümü  : 2, 3 veya 5 adet sarım bölgesi , tek noktadan ayarlanabilir hız kontrollü.

Sulu Ürün soğutma sistemi        : 0.5 HP Sürekli devir daimli su pompası ile çift su tankı bulunmaktadır. Altta bulunan suyu üst tanka pompalayarak suyun sürekli devirdaim yapması sağlanmaktadır.

Çekme sistemi : Caterpuller tip çekme sistemi Güçlü redüktörlü, hızı ayarlanabilir 1m/dk- 5m/dk arası ayarlanabilir. Pnömatik olarak palet araları açılıp kapanabilmektedir.

Otomatik kesme bölümü: 3 Hp kesim motoru ile hassas enkoderli ölçüm sistemi mevcuttur. Pnömatik malzeme tutma ve kesme sistemi mevcuttur.

PLC li dokunmatik ekranlı kontrol sistemi mevcuttur.

Makine 10 ana bölümden oluşmaktadır.

1. Elyaf hazırlama bölümü
2. Islatma bölümü
3. Yönlendirme ve Son şekillendirme bölümü
4. Nervür sarma bölümü
5. Kürleme ısı tüneli
6. Sulu ürün soğutma sistemi
7. Otomatik çekme sistemi
8. Otomatik kesme bölümü
9. Malzeme alma bölümü
10. Kontrol panosu
